来源

https://github.com/br-automation-com/paho.mqtt.c-ar



基于eclipse/paho.mqtt.c 的MQTT客户端贝加莱AR库



介绍

•此存储库包括用于Automation SDK的编译二进制MQTT客户端库。

▪OpenSSL

▪paho.mqtt.c

•库有两种不同的形式

▪IotMqtt → 推荐使用此版本

oIotMqtt是一个基于功能块的库，具有发布和订阅功能，可以在 CYCLIC IEC 环境中轻松使用。基本上，当您想要使用MQTT与代理进行通信时，这就是您所需要的。此客户端基于MQTTASync，它能够在同一PLC上同时运行多个连接。

▪PahoMQTT → 老版本兼容

oPahoMQTT 是一个静态库，可使用 IotMqtt 库作为驱动程序来直接调动 paho.mqtt.c API。

oPahoMQTT库只应在特殊情况下使用，在这种情况下，您需要从mqtt堆栈启用特殊命令。它为以前使用过 https://github.com/br-automation-com/PahoMQTT_Library 存储库中的PahoMQTT的项目提供基本兼容性，而这些应用程序需要进行一些小的修改。请参阅与旧PahoMQTT版本的兼容性以了解有关此的更多信息。



使用 IotMqtt 说明

IotMqtt库可以在IEC程序中简单使用。它由3种不同类型的功能块组成：

•Client

•Publisher

•Subscriber



每次需要与MQTT代理建立新连接时，必须使用 IotMqttClient FUB。然后，根据发布/订阅需求，可以关联 0 到 50 个 IotMqttPublish 或 IotMqttSubscribe FUB。IotMqttRegParPublish 和 IotMqttRegParSubscribe 也算作 IotMqttPublish 或 IotMqttSubscribe。



这里有一些简单的示例。在运行它们之前，重要的是将 ClientID 参数更改为自定义参数，因为 ClientID 在代理中必须是唯一的。

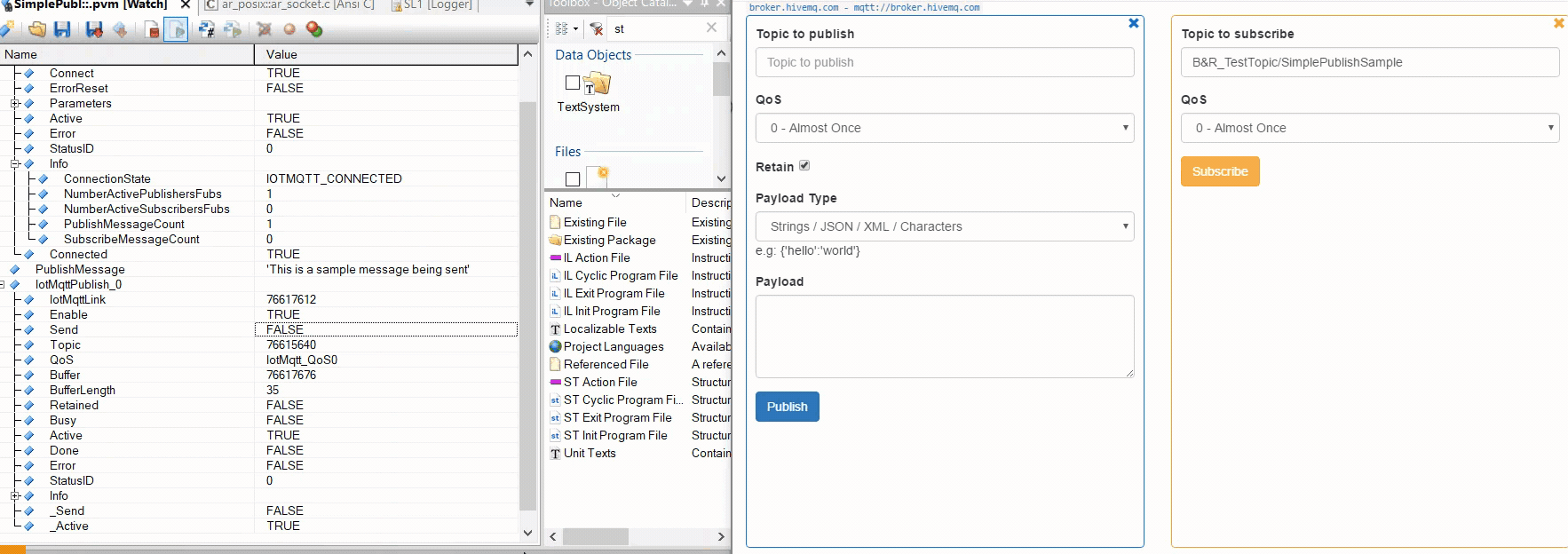

发布示例：此示例显示如何连接并将MQTT消息发布到主题



PROGRAM _CYCLIC

    IotMqttParameters.ServerUri     := 'broker.hivemq.com';

    IotMqttParameters.Port          := 1883;

    IotMqttParameters.ClientID      := 'B&R_SimplePublishSample';



    IotMqttClient_0.Enable          := TRUE;

    IotMqttClient_0.Connect         := TRUE;

    IotMqttClient_0.IotMqttLink     := ADR(IotMqttLink);

    IotMqttClient_0.Parameters      := IotMqttParameters;

    IotMqttClient_0();



    PublishMessage                  := 'This is a sample message being sent';

    IotMqttPublish_0.Enable         := TRUE;

    IotMqttPublish_0.IotMqttLink    := IotMqttClient_0.IotMqttLink;

    IotMqttPublish_0.Topic          := ADR('B&R_TestTopic/SimplePublishSample');

    IotMqttPublish_0.Buffer         := ADR(PublishMessage);

    IotMqttPublish_0.BufferLength   := brsstrlen(ADR(PublishMessage));

    IotMqttPublish_0();

END_PROGRAM



PROGRAM _EXIT

    IotMqttClient_0(Enable := FALSE);

    IotMqttPublish_0(Enable := FALSE);

END_PROGRAM

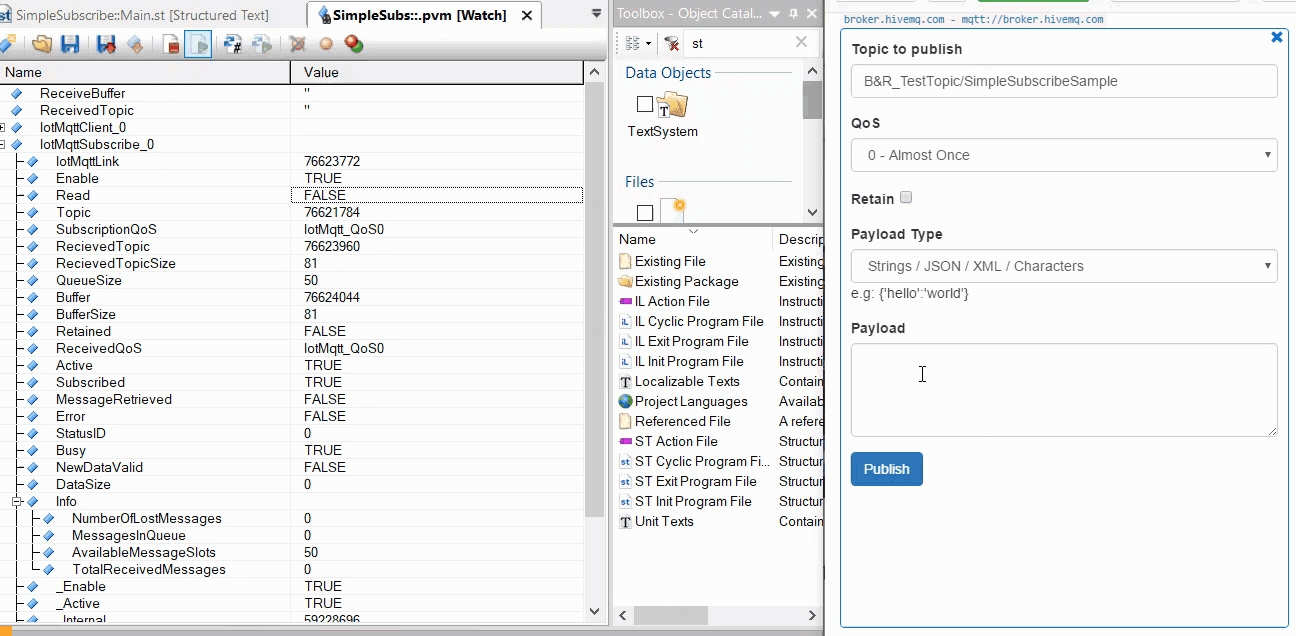

订阅示例：展示了如何连接、订阅主题并读取 MQTT 消息



PROGRAM _CYCLIC

    IotMqttParameters.ServerUri         := 'broker.hivemq.com';

    IotMqttParameters.Port              := 1883;

    IotMqttParameters.ClientID          := 'B&R_SimpleSubscribeSample';



    IotMqttClient_0.Enable              := TRUE;

    IotMqttClient_0.Connect             := TRUE;

    IotMqttClient_0.IotMqttLink         := ADR(IotMqttLink);

    IotMqttClient_0.Parameters          := IotMqttParameters;

    IotMqttClient_0();



    IotMqttSubscribe_0.Enable           := TRUE;

    IotMqttSubscribe_0.IotMqttLink      := IotMqttClient_0.IotMqttLink;

    IotMqttSubscribe_0.Topic            := ADR('B&R_TestTopic/SimpleSubscribeSample');

    IotMqttSubscribe_0.RecievedTopic    := ADR(ReceivedTopic);

    IotMqttSubscribe_0.RecievedTopicSize:= SIZEOF(ReceivedTopic);

    IotMqttSubscribe_0.QueueSize        := 50;

    IotMqttSubscribe_0.Buffer           := ADR(ReceiveBuffer);

    IotMqttSubscribe_0.BufferSize       := SIZEOF(ReceiveBuffer);

    IotMqttSubscribe_0();

END_PROGRAM



PROGRAM _EXIT

    IotMqttClient_0(Enable := FALSE);

    IotMqttSubscribe_0(Enable := FALSE);

END_PROGRAM





RegPar 发布和订阅示例：该示例演示了如何使用这两个功能块发送 json 序列化 PLC 结构（发布），以及如何接收并解析发送到 PLC 结构的 json 消息（订阅）

PROGRAM _CYCLIC

 pvname := 'RegParPub:testVar';

 testVar;



 IotMqttParameters.ServerUri             := 'broker.hivemq.com';

 IotMqttParameters.Port                  := 1883;

 IotMqttParameters.ClientID              := 'B&R_SimplePublishSample585';



 IotMqttClient_0.Enable                  := TRUE;

 IotMqttClient_0.Connect                 := TRUE;

 IotMqttClient_0.IotMqttLink             := ADR(IotMqttLink);

 IotMqttClient_0.Parameters              := IotMqttParameters;

 IotMqttClient_0();



 IotMqttRegParPublish_0.Enable           := TRUE;

 IotMqttRegParPublish_0.IotMqttLink      := IotMqttClient_0.IotMqttLink;

 IotMqttRegParPublish_0.Topic            := ADR('B&R_TestTopic/RegParPublishSample');

 IotMqttRegParPublish_0.PvName           := ADR(pvname);

 IotMqttRegParPublish_0.PublishMode      := IOTMQTT_PUB_MODE_TRIGGER;

 IotMqttRegParPublish_0.DataFormat       := IOTMQTT_VAR_JSON;

 IotMqttRegParPublish_0();



 IotMqttRegParSubscribe_0.Enable         := TRUE;

 IotMqttRegParSubscribe_0.IotMqttLink    := IotMqttClient_0.IotMqttLink;

 IotMqttRegParSubscribe_0.DataFormat     := IOTMQTT_VAR_JSON;

 IotMqttRegParSubscribe_0.Topic          := ADR('B&R_TestTopic/RegParSubscribeSample');

 IotMqttRegParSubscribe_0.QoS            := 0;

 IotMqttRegParSubscribe_0.QueueSize      := 50;

 IotMqttRegParSubscribe_0.ReceiveBufferSize := 50000;

 IotMqttRegParSubscribe_0();

END_PROGRAM



PROGRAM _EXIT

 IotMqttClient_0(Enable := FALSE);

 IotMqttRegParPublish_0(Enable := FALSE);

END_PROGRAM







库配置：此示例说明如何更改库使用的日志记录行为和文件设备

库使用默认参数，使其使用可选。



PROGRAM _INIT

    IotMqttConfigParams.UseLogger             := TRUE;

    IotMqttConfigParams.LoggerName            := 'IotMqtt';

    IotMqttConfigParams.UseFile               := TRUE;

    IotMqttConfigParams.LogFileDevice         := 'USER';

    IotMqttConfigParams.LogFileName           := 'IotMqttLog';

    IotMqttConfigParams.AppendTimestamp       := FALSE;

    IotMqttConfigParams.OverwritteLogs        := TRUE;

    IotMqttConfigParams.LogLevel              := IOTMQTT_LOG_LEVEL_PROTOCOL;

    IotMqttConfigParams.PersistenceFileDevice := 'PERSIST';

    IotMqttConfig(ADR(IotMqttConfigParams));

END_PROGRAM



可以使用多个客户端，只需声明一个新的IotMqttLink变量，一个新的参数变量，并将它们与新的IotMqttClient FUB关联。



网络参数

DNS 服务

当通过主机名而不是IP地址访问服务器时（通常当代理在Internet上时），需要激活和配置DNS服务。

如果PLC使用DHCP服务器获取其IP地址，则可以设置从DHCP服务器获取DNS选项，否则必须提供至少一个DNS服务器。



默认网关

如果使用 DHCP 服务器或我们的代理在本地网络中，则可以留空。否则，必须在该字段中写入提供互联网访问的设备（通常是调制解调器或路由器）的 IP 地址：



文件设备和CA证书

一些MQTT连接需要使用证书。它们可以存储在项目的证书存储中或用户定义的文件设备中。

根据它们的位置，我们需要在程序中为证书名称添加前缀。

使用证书存储时，我们将根据它们所在的容器使用以下前缀：

如果证书存储在文件系统中，则前缀是文件设备的名称:

如果证书存储在默认文件设备中，则不需要将文件设备作为前缀写入。



日志文件

IotMqtt能够生成日志文件来帮助我们诊断连接或简单地记录连接错误。对于此功能，它将使用File Device `IOTMQTT`作为默认值，用户需要在在项目中CPU配置中进行配置。

在客户端程序的`_INIT`部分使用函数`IotMqttConfig`，可以更改默认的文件设备，以及选择日志级别（详细程度）、输出文件的名称，以及是否还希望将日志消息写入日志记录器（Logger）。

这个函数只会在第一次调用时产生效果，所以不可能在运行时调整这些参数。



永久保持变量Persistence

发送或接收的QoS（服务质量Quality of Service）> 0 的消息有可能被存储在PLC的闪存或CF中，直到它们被正确处理。这将在网络出现问题的情况下保持消息活动，并在到达确认传递时删除它们。

要使用此功能，必须在客户端参数结构中启用。它将使用文件设备`IOTMQTT`作为默认值，但可以使用函数`IotMqttConfig`进行更改。



例程

除了上面显示的发布和订阅示例外，Samples目录中还提供了更多示例。在那里，您可以找到以下示例程序：

•Azure IoT Hub：连接、发布和订阅

•Amazon Web Services IoT：连接、发布和订阅

•Google IoT

•IotMqttRegParPublish 和 IotMqttRegParSubscribe的示例使

•使用Web套接字连接
